Σε λίγες μέρες όλοι οι χρήστες μας, θα λάβουν την αναβάθμιση του πιο εξελιγμένου πρόγραμματος πεπερασμένων στοιχείων Scia Engineer 15 (με την ίδια πραγματική 3D ανάλυση), αλλά με ελέγχους που δεν μπορεί κανένα άλλο στατικό πρόγραμμα να σας προσφέρει!

Ο πολιτικός μηχανικός, μερικές φορές αντιμετωπίζει γεωμετρίες  που είναι πιο πολύπλοκες από μια επίπεδη πλάκα για ορισμένες κολώνες: αυτό μπορεί να είναι η περίπτωση οργανικών σχημάτων, για περίπλοκους δοκούς από χάλυβα, κλπ.
Το Scia Engineer προσφέρει ένα πολύ πρακτικό και ισχυρό εργαλείο για να χειριστείτε τα  τεμνόμενα κελύφη οποιουδήποτε σχήματος.

Το κοινό στο σημείο τομής (κόμβος) των 4 διατομών χάλυβα θα το δείτε στη συνέχεια.

Μοντελοποίηση των σωλήνων

Στην περίπτωση αυτή, η γεωμετρία ορίσθηκε για πρώτη φορά με συνήθη γραμμικά (beam) στοιχεία. Αυτό το καθιστά εύκολο να προσδιοριστούν οι συντεταγμένες σε 3D και να ρυθμίσετε τα μήκη των σωλήνων.
Υπάρχουν αρκετοί τρόποι για να δημιουργηθούν οι διατομές ως στοιχεία του κελύφους:

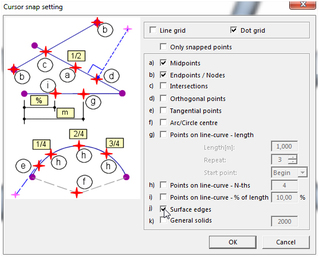

α. Άμεση μοντελοποίηση με τις επιλογές κέλυφος από το μενού ''Structure'', χρησιμοποιώντας την επιφάνεια των σωλήνων ως σημεία έλξης

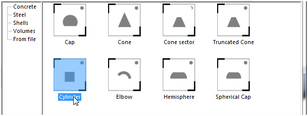

β. Χρησιμοποιώντας Προκαθορισμένα σχήματα, περιστρέφοντας / ρυθμίζοντας τις διατομές για να τις ευθυγραμμίσετε με τα μέλη 1D

Δημιουργία τομών

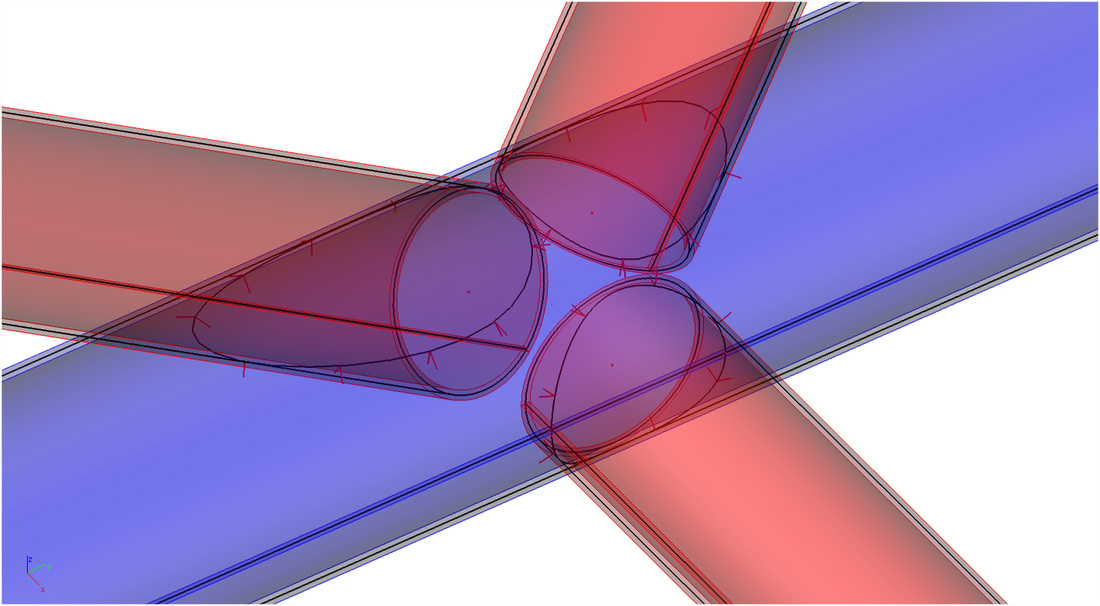

Καθώς κάθε διατομή έχει διαμορφωθεί ανεξάρτητα, δεν υπάρχει καμία σχέση μεταξύ τους από την πρώτη ματιά.
Αυτή η σύνδεση μπορεί εύκολα να δημιουργηθεί με τη χρήση της εντολής "Connect nodes/edges to members"  από τους γεωμετρικούς χειρισμούς της γραμμής εργαλείων ή το "Intersection" εντολή από την υπηρεσία ''Structure''.

Αφαίρεση ανεπιθύμητων τμήματων

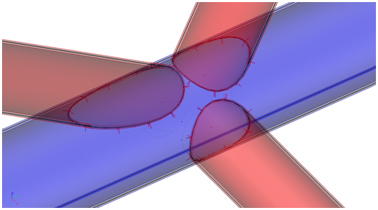

Αφού έχουν δημιουργηθεί οι τομές, το εργαλείο "Cut-Out" μπορεί να χρησιμοποιηθεί για να αφαιρέσει τα ανεπιθύμητα τμήματα. Σε αυτή την περίπτωση, εμείς θα αφαιρέσουμε μόνο τα διεισδυτική μέρη.
Θα ήταν επίσης δυνατό να δημιουργηθούν οπές της κύριας διατομής με τον ίδιο τρόπο.

Δημιουργία πλέγματος (mesh) με βελτιώσεις

Ένα βασικό πλέγμα μπορεί στη συνέχεια να δημιουργήθει σε ένα μέσαίο μέγεθος πλέγματος.

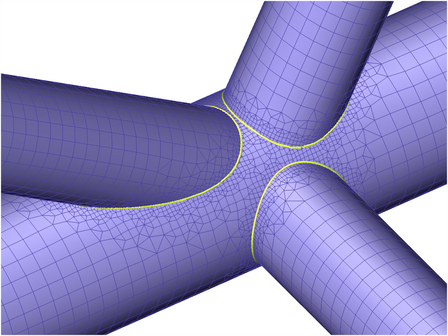

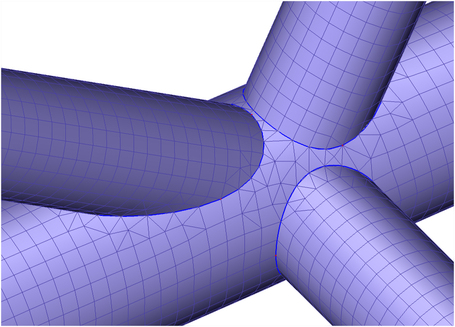

Μπορείτε να δείτε ότι το πλέγμα (κάτω) ακολουθεί όμορφα τις τομές και ότι είναι απόλυτα συνδεδεμένο.
Για να πάρετε ακριβή αποτελέσματα όπου σας συμφέρει περισσότερο, είναι δυνατόν, ως  επόμενο βήμα, να δημιουργήσετε τοπικές βελτιώσεις (local refinements) κατά μήκος των τομών  (Calculation, mesh > Local mesh refinementsν).

Σε αυτό το παράδειγμα  χρησιμοποιήθηκε το νέο "ελαστικό πλέγμα'' προκειμένου να δημιουργηθεί μια ομαλή μετάβαση μεταξύ ενός μεγέθους πλέγματος και άλλων.

Με αυτά τα εργαλεία, ελπίζουμε ότι θα είστε σε θέση να εφαρμόσετε τις δυνατότητες του Scia Engineer σε ένα ακόμη ευρύτερο φάσμα των έργων σας.

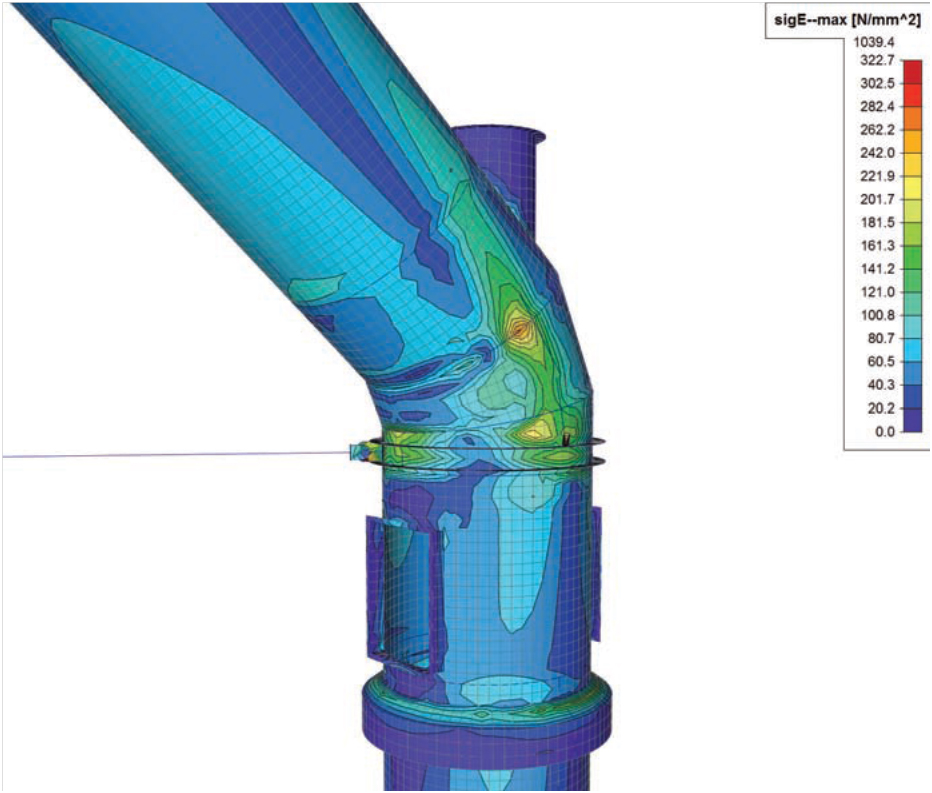

Ένα εμπνευσμένο παράδειγμα είναι το έργο «Repair and revise of dust collection line'' (Επισκευή και να έλεγχος της γραμμής συλλογής σκόνης) από την GSG-Georgsmarienhütte Service GmbH:

Ανυπομονούμε για τις συμμετοχές σας στο φετινό διαγωνισμό χρηστών (Scia User Contest)!

Όλοι οι σύγχρονοι κώδικες απαιτούν στο συνεργαζόμενο μήκος των δοκών, να λαμβάνενται υπόψη κατά τον σχεδιασμό των δοκών ότι βρίσκονται ακριβώς κάτω από τις πλάκες, με αποτέλεσμα ένα τμήμα Τ (όπου η πλάκα είναι και στις δύο πλευρές της δοκού) ή ένα τμήμα Γ (όπου η πλάκα είναι από τη μία πλευρά της δοκού).Εκεί υπάρχει πρόβλημα, το λογισμικό να λάβει υπόψη δύο φορές το τμήμα της πλάκας που συμπίπτει με το τμήμα του τμήματος δοκού, τόσο όσον αφορά την δυσκαμψία και το ίδιο βάρος.

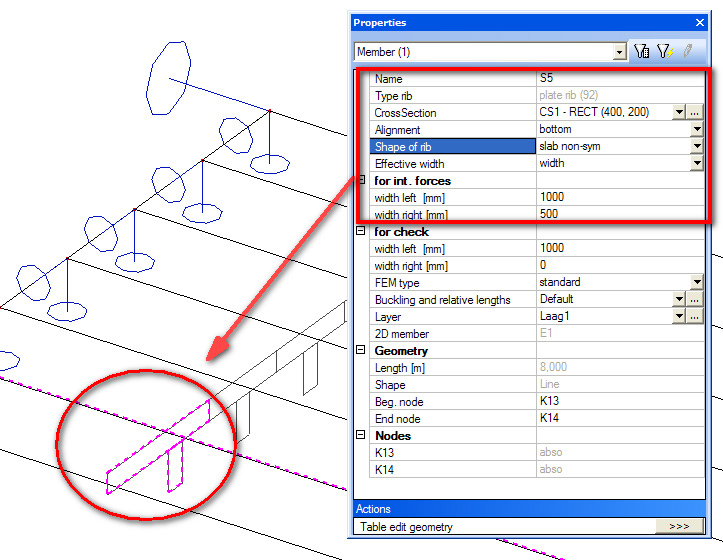

Το Scia Engineer, το αποτρέπει αυτό, καθώς επιτρέπει στη μοντελοποίηση σας να κρέμαστεί μέρος της δοκού (νευρώσεις) χωριστά, ενώ η μοντελοποίηση της φλάντζας γίνεται με τα πεπερασμένα στοιχεία του κελύφους της πλάκας.

Έτσι, το τμήμα της δοκού αποτελείται από δύο μέρη και οι δυνάμεις της διατομής, είναι ο συνδυασμός των ολοκληρωμένων τάσεων του απαιτούμενου τμήματος της πλάκας και των δυνάμεων της διατομής της νεύρωσης.

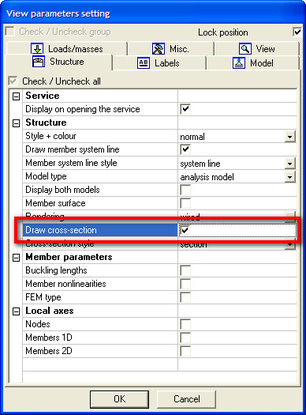

Για να εμφανιστεί και γραφικά:  View Parameters > Draw cross-section

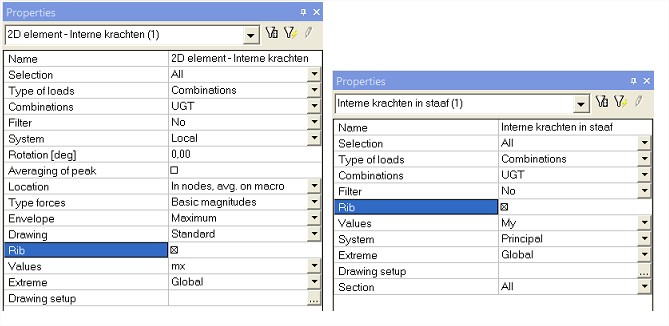

Επιλέγοντας το Properties > Rib οι ροπές δεν θα υπολογίζονται δυο φορές δίνοντας σας τα ακριβέστερα αποτελέσματα.

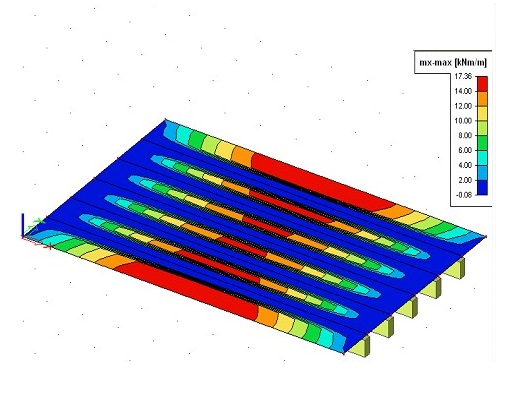

Παράδειγμα δυνάμεων Ν σε δοκό και Rib:

Η πρώτη εικόνα δείχνει τις κανονικές δυνάμεις Ν δοκού.

Η δεύτερη εικόνα δείχνει τις κανονικές δυνάμεις N, νεύρωσης (rib) με συνεργαζόμενο πλάτος 0.5m.

Η τρίτη  εικόνα δείχνει τις κανονικές δυνάμεις Ν, νεύρωσης (rib) με συνεργαζόμενο πλάτος 1m.
