SCIA Engineer Concrete Design

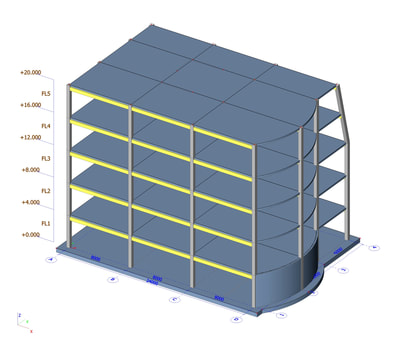

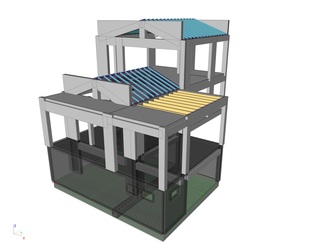

Το SCIA Engineer διαθέτει ένα σύγχρονο εργαλείο ανάλυσης και διαστασιολόγησης του οπλισμένου σκυροδέματος.

Το SCIA Engineer είναι ένα σύνθετο εργαλείο για το σχεδιασμό και τον έλεγχο των προεντεταμένων κατασκευών, επιτρέποντας τον υπολογισμό και τον έλεγχο των προεντεταμένων και μη προεντεταμένων δοκών, κολώνων και πλάκων από σκυρόδεμα.

Το πρόγραμμα παρέχει σχεδιασμό και έλεγχο σύμφωνα με διάφορα πρότυπα, ωστόσο, η μεγαλύτερη έμφαση δίνεται για τα Ευρωπαϊκά, Αμερικανικά και Βραζιλιάνικα πρότυπα.

Η διαστασιολόγηση (design) των γραμμικών μελών γίνoνται σύμφωνα με τους Ευρωκώδικες (EC0, EC1, EC2, EC7, EC8).

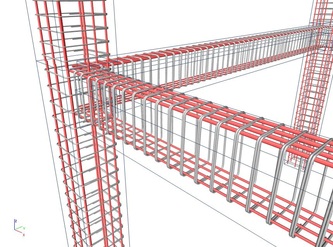

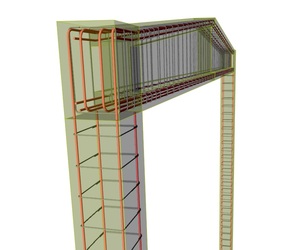

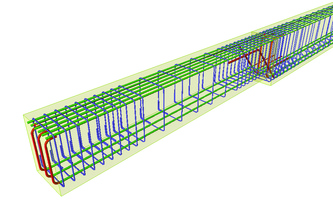

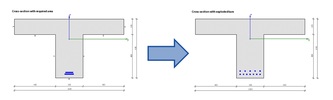

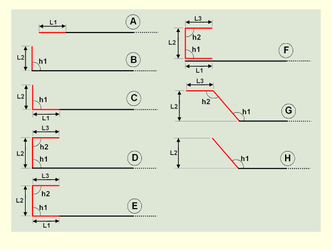

Ο χρήστης έχει πλήρη ελευθερία εισαγωγής οπλισμών σε όποιο είδος διατομής (μεταβλητές/μη ευθυγραμμες/κεκλιμένες διατομές) επιθυμεί.
Τα εξειδικευμένα εργαλεία που μπορεί να χρησιμοποιήσει ο χρήστης μέσω το SCIA Engineer είναι πολύ φιλικά στην χρήση τους αλλά μπορούν να σχεδιάσουν και να επιλύσουν τα πιο πολύπλοκα είδη διατομών σκυροδέματος.

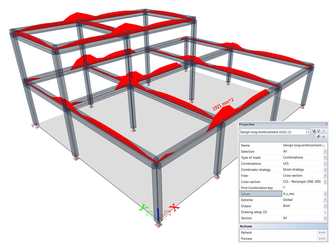

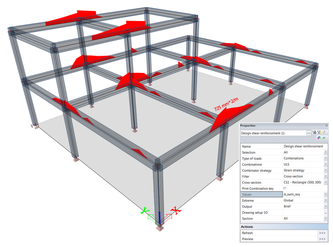

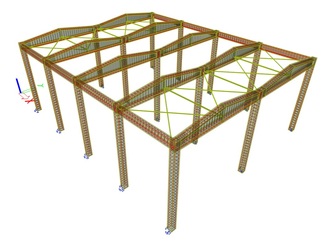

Διαστασιολόγηση του οπλισμού γραμμικών μελών 1D (Design of 1D members)
  • Internal forces, displaying the characteristic and design values.
    For member type 'column', the design values of the bending moments include the 2nd order bending moments (if required) and the moments due to geometric imperfections.
    For member type 'beam', the design values of the bending moments include the shifting of the moment line - to take the additional tensile force due to shear into account.
  • Slenderness calculation (for member type 'column'), determining if 2nd order effects need be taken into account.

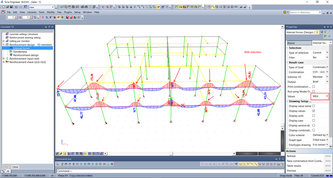

  • Shear force and bending moment reduction (Ανακατανομή Ροπών και Τεμνουσών για εξομάλυνση οπλισμού δοκών).

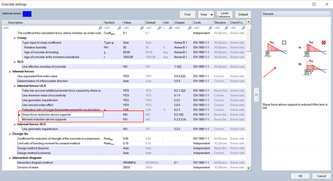

         > Reduction of shear forces above the support (based on 6.1.2(8) from EN 1992-1-1).
         > Reduction of bending moments (based on 5.3.2.2(3) and 5.3.2.2(4) from EN 1992-1-1).

Περισσότερα:

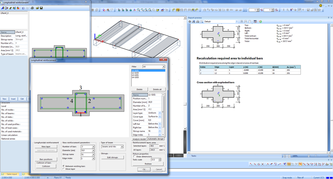

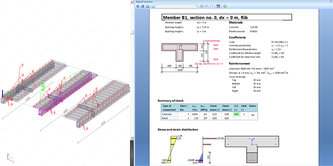

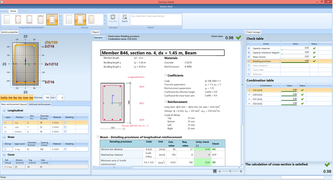

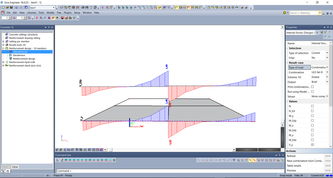

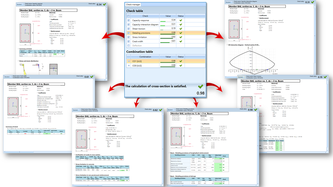

Έλεγχος με το νέο εργαλείο Section Check

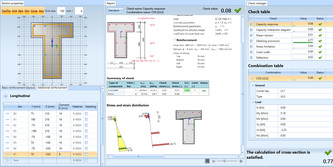

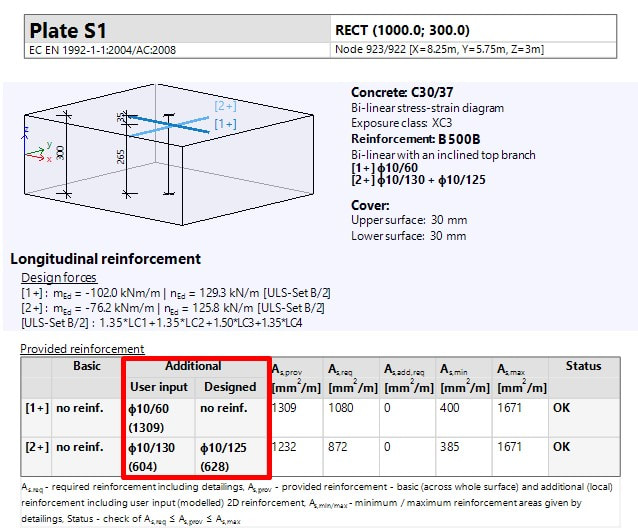

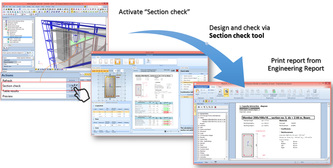

Φυσικά, τα καλά νέα δεν σταματούν εδώ καθώς στην έκδοση 16 του SCIA Engineer εισάγαμε το εργαλείο Section Check, που ως πρότινως ήταν βασισμένο στην τεχνολογία SDF (SCIA Design Forms) ως SCIA Concrete Section. Το εργαλείο αυτό δίνει πλέον την δυνατότητα στον χρήστη να ελέγχει τις γραμμικές διατομές (1D Members) μεμονωμένα και έτσι να μπορεί ο χρήστης να οπλίσει πρώτα στο SCIA Engineer και έπειτα να τις ελέγξει στο λογισμικό ή/και να τις οπλίσει/ελέγξει απευθείας στο Section Check.

Όλοι οι έλεγχοι γίνονται σύμφωνα με τον EC EN 1992-1-1 για τους συνδυασμούς ULS και SLS.
Οι επεξηγήσεις των προειδοποιήσεων και των σφαλμάτων σας ενημερώνουν για τυχόν προβλήματα στους ελέγχους, αν χρειαστεί.

Οι έλεγχοι περιλαμβάνουν:

Ultimate limit state checks (ULS)
  • Capacity – response: stresses and strains in concrete and reinforcement
  • Capacity - interaction diagram: calculation of resistance and 3D interaction diagram
  • Shear + torsion: check of shear and torsion and their interaction

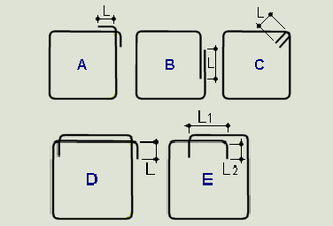

  • Detailing provisions: check of detailing provision in the section according to EC EN 1992-1-1

Serviceability limit state checks (SLS)
  • Stress limitation of cracks in the cross-section (short term load) based on stress-strain distribution

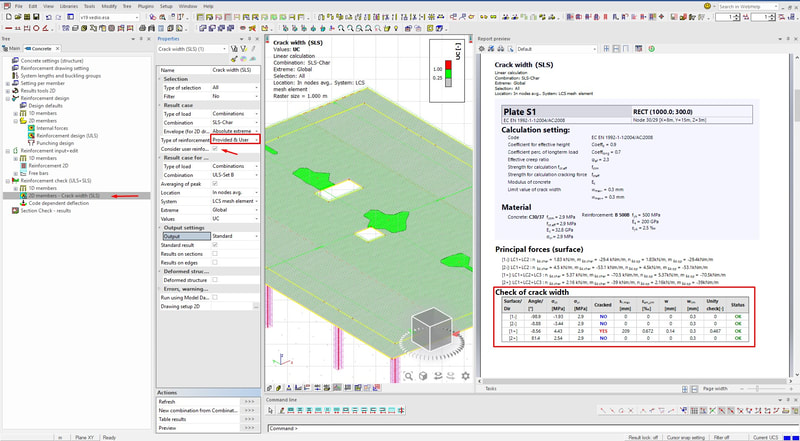

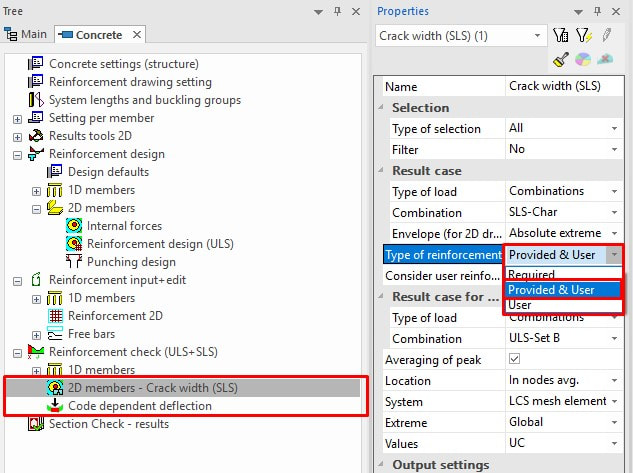

  • Crack width: calculation of cracking forces (uncracked section) and limit value of crack width
  • Deflection: based on the long-term stiffness and curvature under the total load, calculation of deflection limits

Μπορείτε να διαβάσετε περισσότερα:

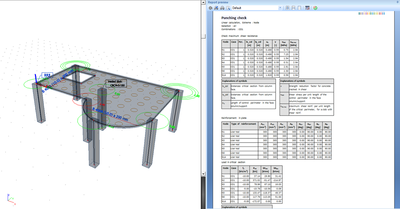

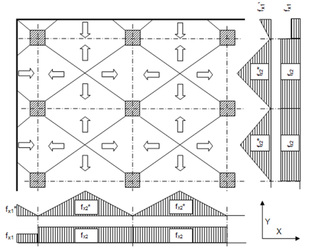

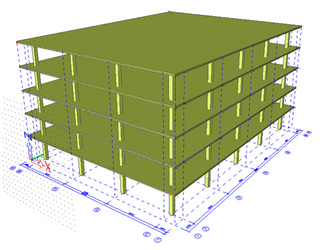

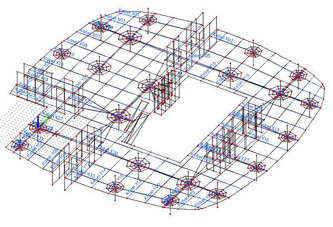

Διαστασιολόγηση επιφανειακών στοιχείων 2D (Design of 2D members)

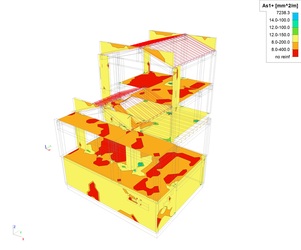

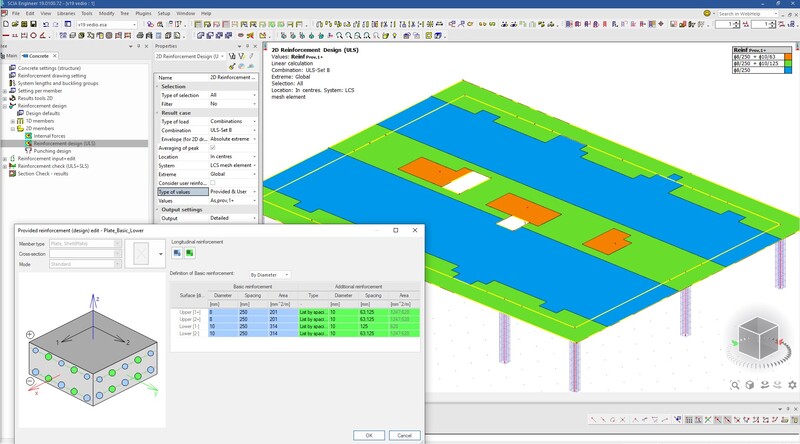

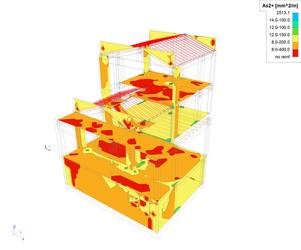

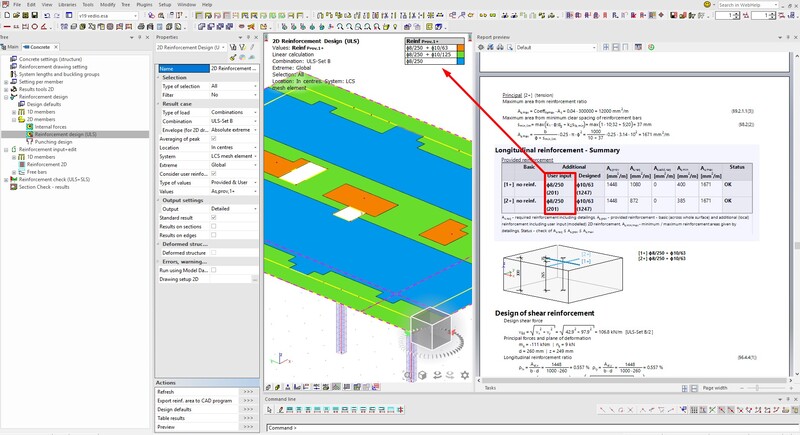

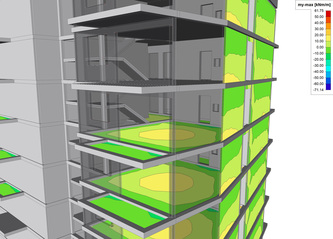

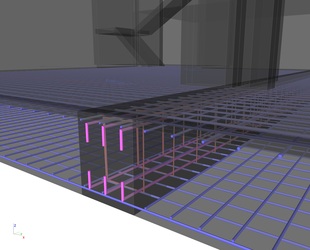

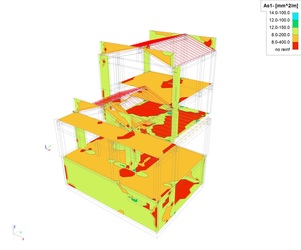

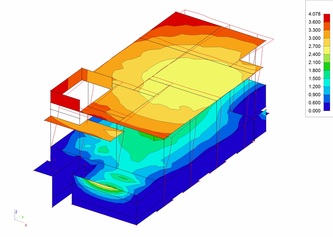

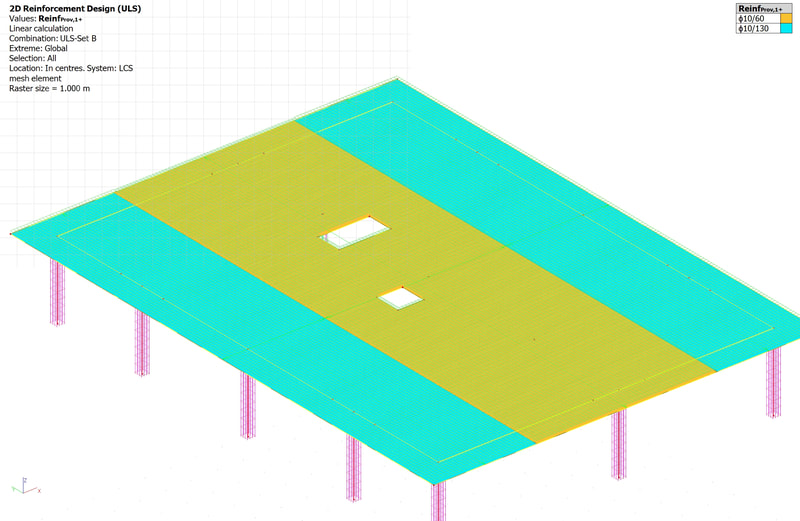

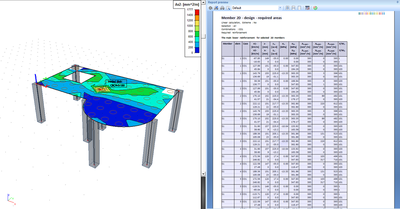

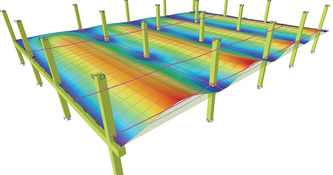

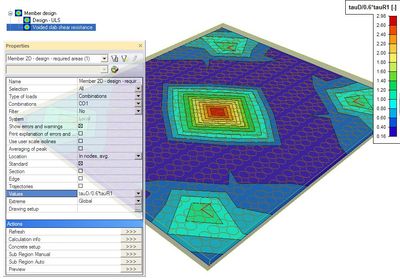

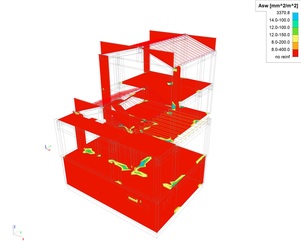

Σε όλα τα επιφανειακά στοιχεία (2D members - walls, slabs) μπορείτε να δείτε τι οπλισμό χρειάζεστε (User scale of isolines) ακόμη και σε πραγματικό 3D οπλισμό στο επιφανειακό μέλος σας χωρίς να αγοράσετε άλλο πρόγραμμα!

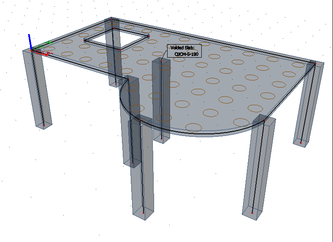

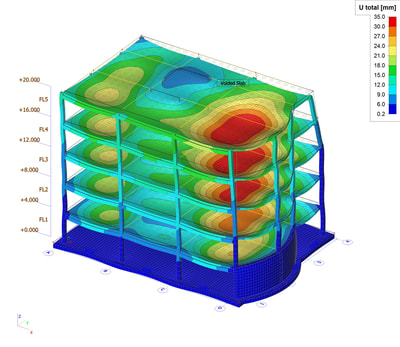

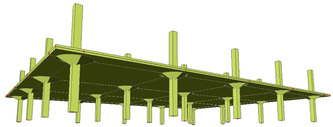

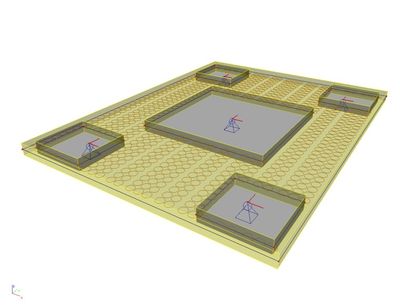

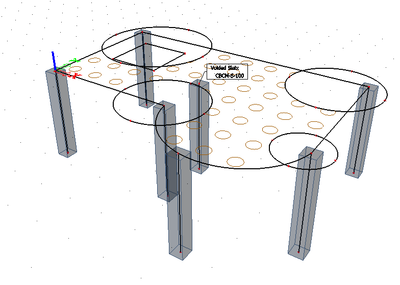

Το λογισμικό μπορεί να σχεδιάσει και πλάκες με κενά τύπου Cobiax !
Περισσότερα:

Δείτε επίσης:

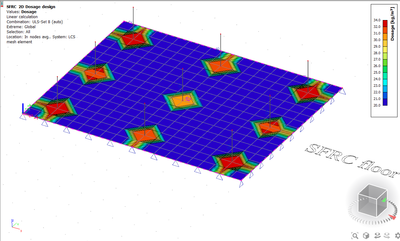

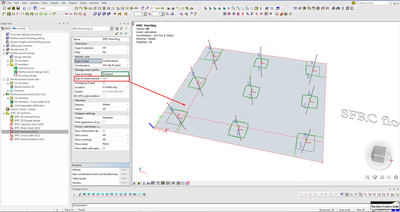

 Steel-fibre reinforced concrete (SFRC)

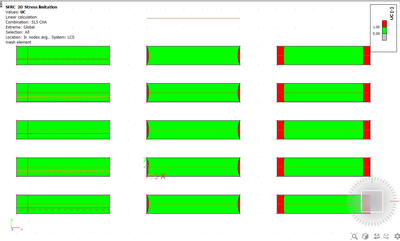

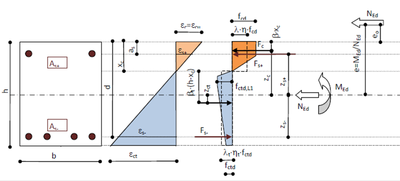

Steel fiber reinforced concrete is an alternative to traditional reinforced concrete for certain application areas. Steel fibers are discontinuous, 3-dimensionally orientated, isotropic reinforcement, once they are mixed into the concrete. Steel fibers bridge the crack at very small crack openings, transfer stresses and develop post crack strength in the concrete.

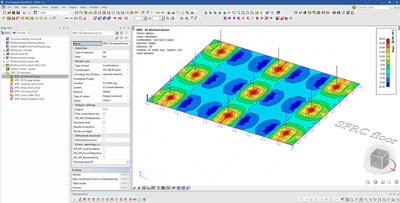

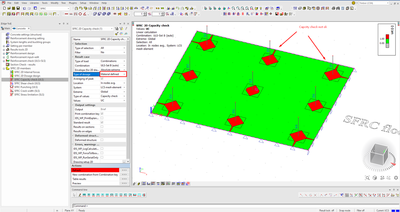

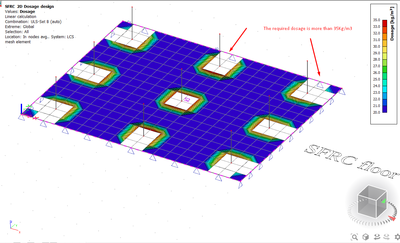

This version of SCIA Engineer contains a smart and sophisticated solution regarding the concrete-steel fiber design. With this solution, the concrete designer can extend his/her possibilities by using SCIA Engineer to design any concrete floor with/without traditional reinforcement and contain steel fibers.
The workflow is quite simple and easy to learn as long as you are familiar with the concrete solution from SCIA Engineer.


Why fiber reinforced concrete?

When steel fibers are added to mortar, Portland cement concrete or refractory concrete, the flexural strength of the composite is increased depending on the proportion of fibers added and the mix design. Steel fiber technology actually transforms a brittle material into a more ductile one. Catastrophic failure of concrete is virtually eliminated because the fibers continue supporting the load after cracking occurs. And while measured rates of improvement vary, steel fiber reinforced concrete exhibits higher post-crack flexural strength, better crack resistance, improved fatigue strength, higher resistance to spalling, and higher first crack strength.

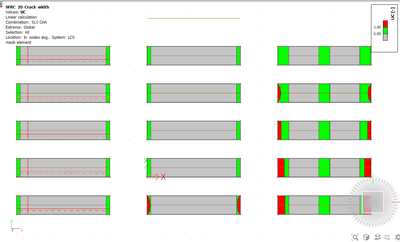

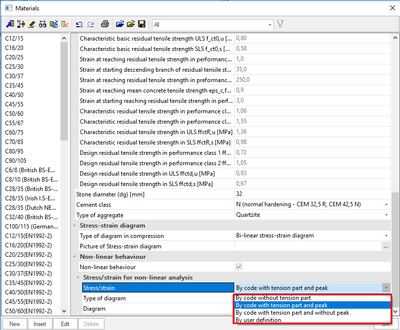

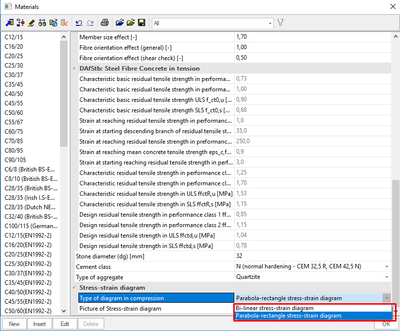

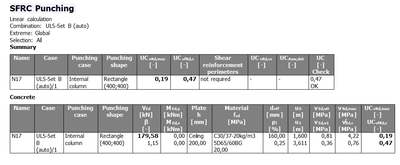

SCIA Engineer version 18 has implemented Dramix® steel fiber reinforcement features with hooked ends, high tensile strength, and ductility. With this solution, the concrete designer can easily select the type of fiber for his/her concrete and do the design based on the German guideline DAfStb Steel Fibre Reinforced Concrete", November 2012.

More:

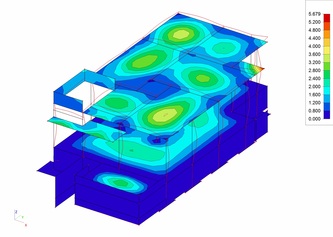

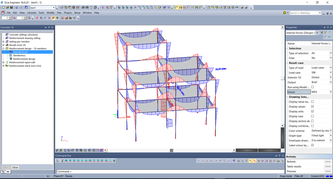

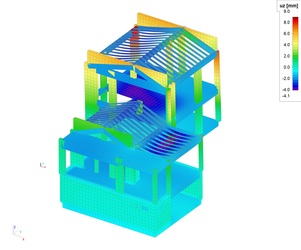

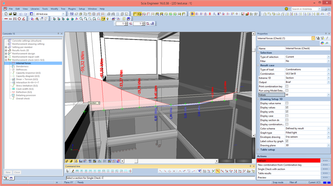

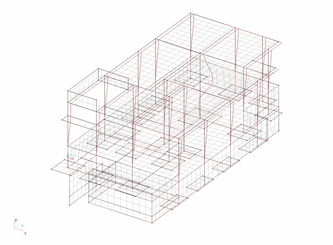

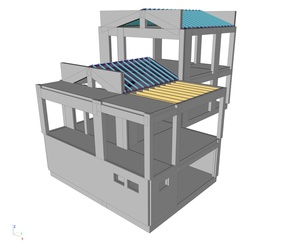

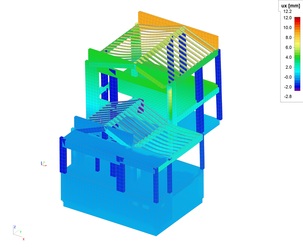

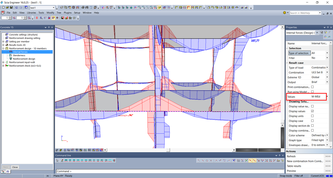

Αποτελέσματα και Έλεγχος FEM σε 3D Περιβάλλον

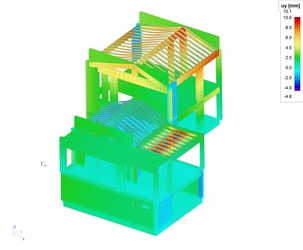

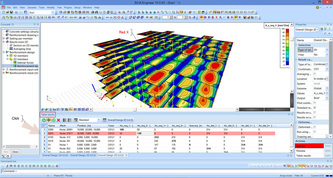

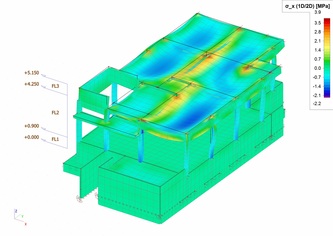

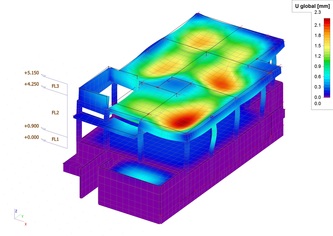

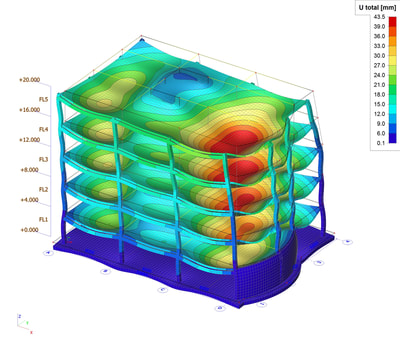

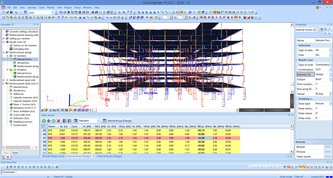

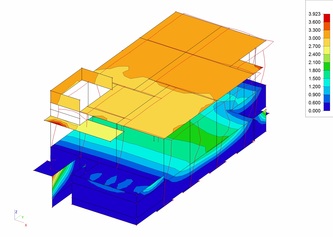

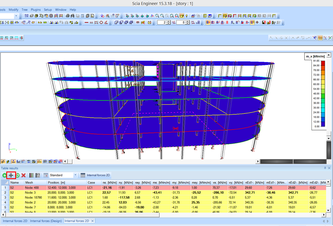

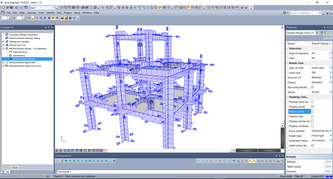

Το SCIA Engineer ελέγχει τις κατασκευές στο 3D! Τα αποτελέσματα φαίνονται γραφικά σε ολόκληρο το μοντέλο αλλά και και επιλεγμένα μέλη από τον χρήστη. Ο πίνακα αποτελεσμάτων (Table results) σας βοηθά ακόμη περισσότερο να δείτε σε λεπτομέρεια τα αποτελέσματα μετά το πέρας της ανάλυσης.

Περιληπτικά οι έλεγχοι είναι:
  • Diagrams of result values drawn on the model in the 3D graphical window
  • Result tables are synchronized with the 3D window and can be sent to a spreadsheet for further processing

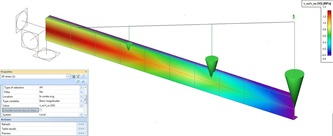

  • Display of standard results of a finite element analysis: internal forces, stresses, displacements, reactions.
  • Resultants of loads, reactions, forces in sections
  • Detailed evaluation of results and diagrams member per member
  • Full control of the amount of information displayed thanks to activities, filters by layers, wildcards, selections, etc.
  • For beams: diagrams, resultants, local and global extremes, result in defined fibres, redistribution of bending moments on continuous beams
  • For slabs: isobands / isolines, sections, resultants, local and global extremes

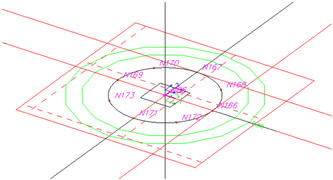

  • Averaging zones to smoothen the results peaks above singular points
  • Integration strips to integrate stresses on 2D surfaces to equivalent 1D internal forces

Περισσότερα:

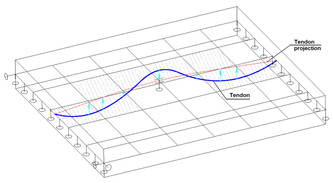

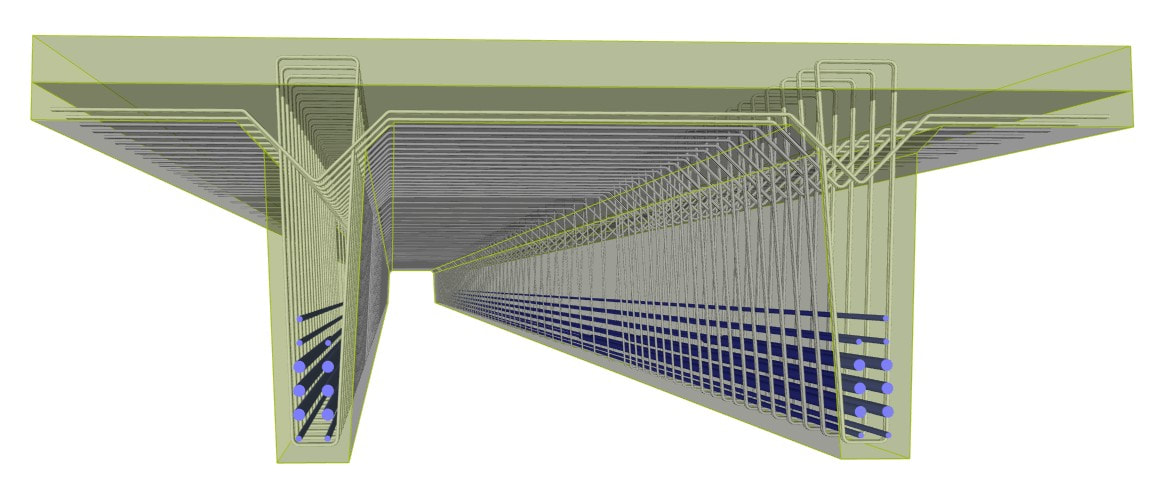

Προετενταμένο Σκυρόδεμα (Prestressed Concrete)

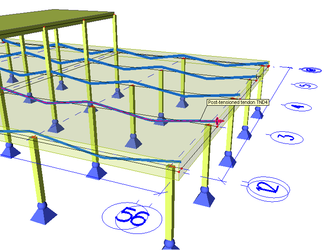

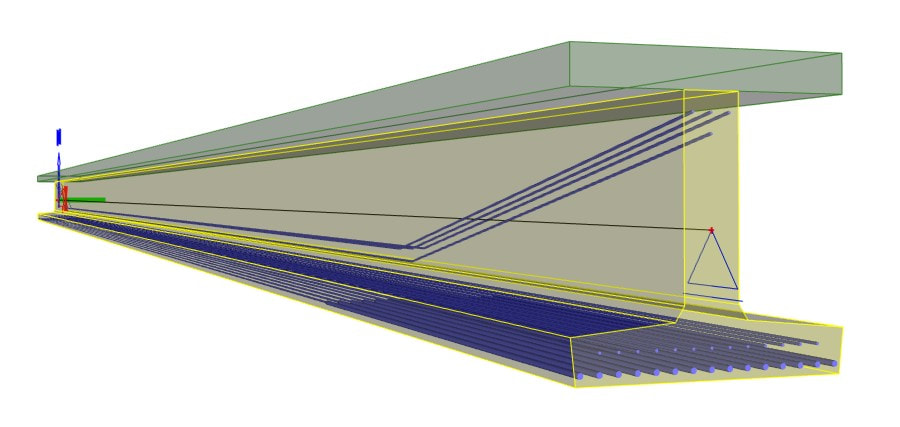

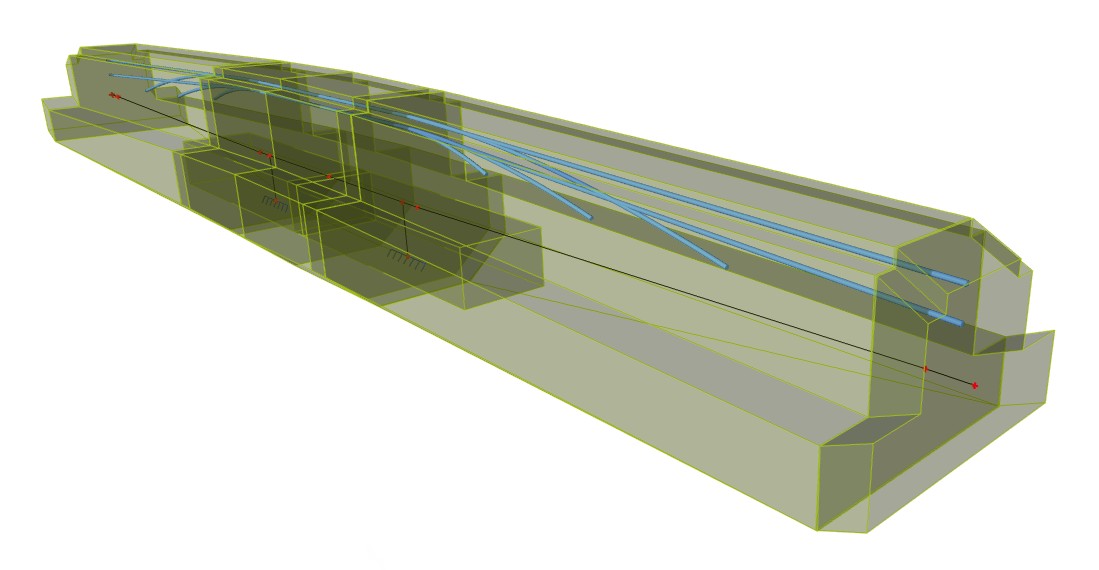

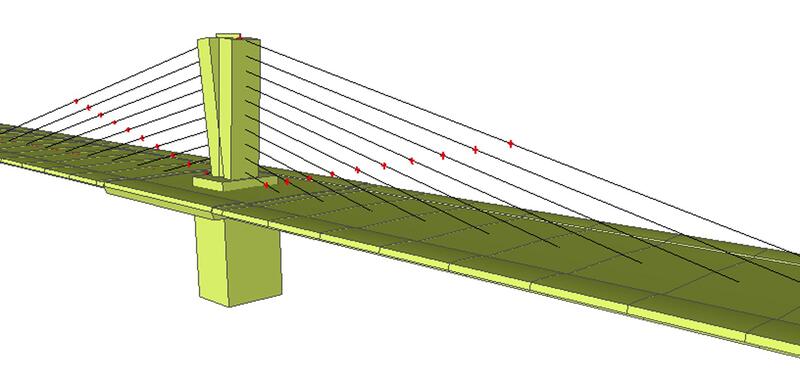

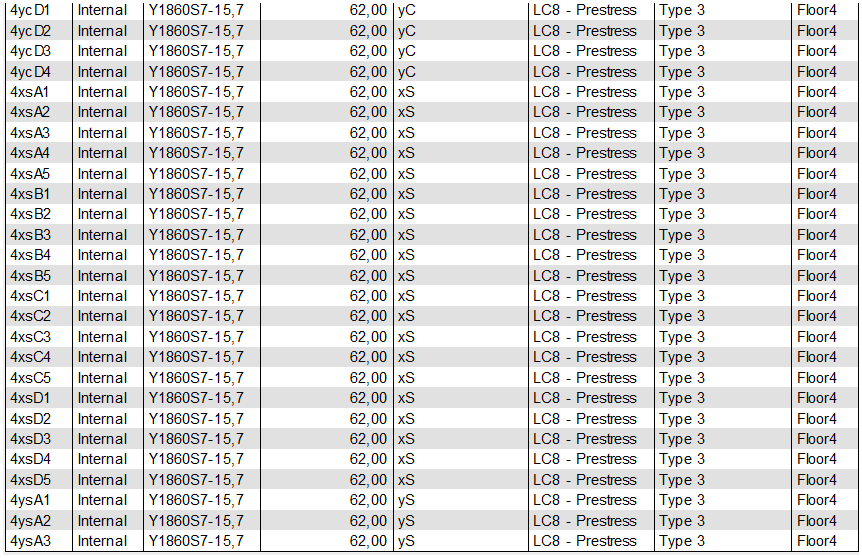

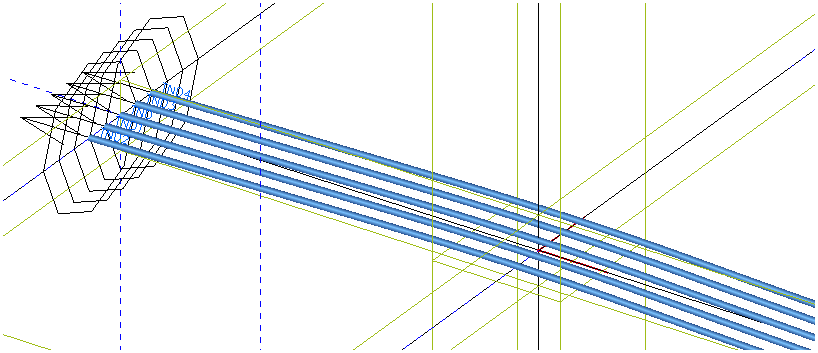

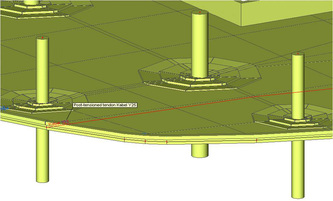

Κατασκευές που χρειάζονται εξειδικευμένη ανάλυση με προεντεταμένα στοιχεία (Pretensioned and Post-Tensioned) μπορούν να σχεδιαστούν με το στατικό λογισμικό SCIA Engineer.

Περισσότερα:
SENCD.06 - PRESTRESSED CONCRETE DESIGN

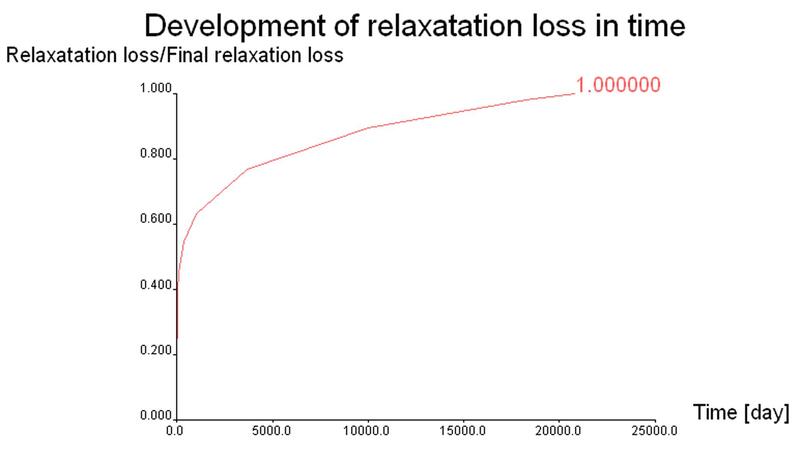

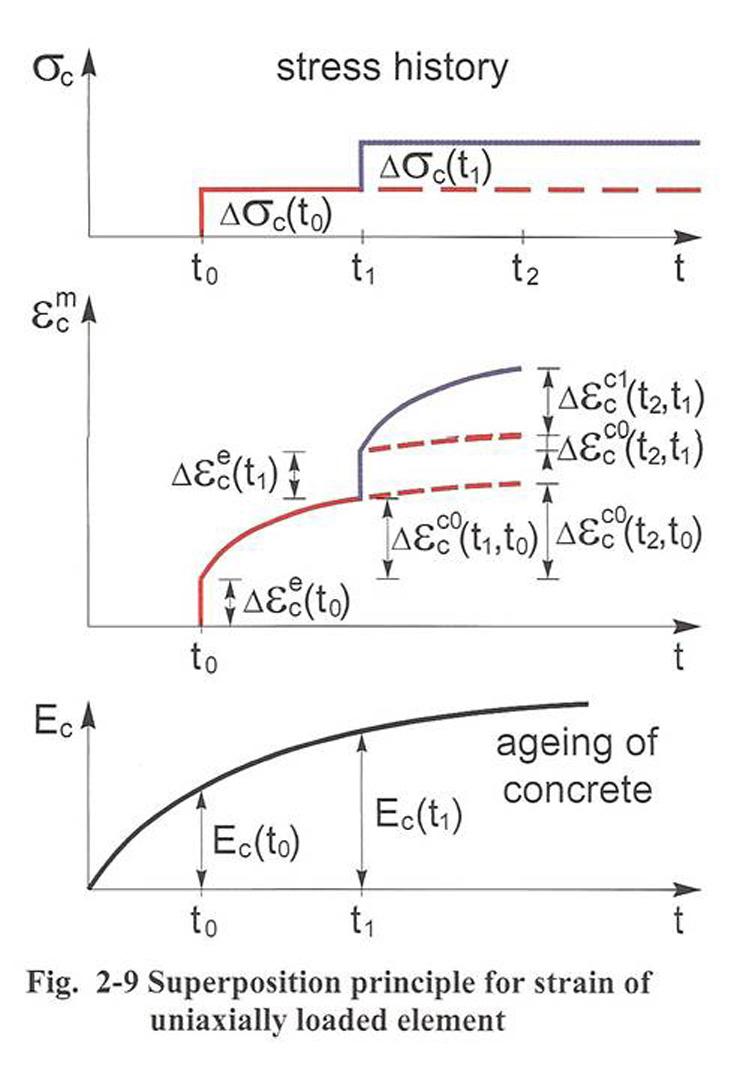

SENS.21 - PRESTRESSING MODELLING AND ANALYSIS
​SENCD.07 - HOLLOW CORE SLABS CHECKS
