SCIA Engineer: Ανάλυση Κατασκευών & Σχεδιασμός σε έναν ανοικτό κόσμο BIM
Ο πυρήνας της έννοιας του Open BIM είναι η ανταλλαγή των μοντέλων αναφοράς μεταξύ των διαφόρων κλάδων του κατασκευαστικού τομέα.
Ο Πολιτικός Μηχανικός, επικοινωνεί με τους υπόλοιπους μελετητές (π.χ. Αρχιτέκτονες) και αντιστρόφως, μέσω διαρθρωτικών μοντέλων, όπου αυτά είναι 3D αναπαραστάσεις της δομής, όπως ακριβώς θα κατασκευαστούν.
Θα χρησιμοποιήσει αυτές τις πληροφορίες ως σημείο αναφοράς (το μοντέλο αναφοράς) για να δημιουργήσει το μοντέλο ανάλυσης, που αποτελείται κυρίως από 1D και 2D στοιχεία που συνδέουν τoυς αναλυτικούς κόμβους.
https://www.scia.net/en/software/bim-solutions
Ο πυρήνας της έννοιας του Open BIM είναι η ανταλλαγή των μοντέλων αναφοράς μεταξύ των διαφόρων κλάδων του κατασκευαστικού τομέα.
Ο Πολιτικός Μηχανικός, επικοινωνεί με τους υπόλοιπους μελετητές (π.χ. Αρχιτέκτονες) και αντιστρόφως, μέσω διαρθρωτικών μοντέλων, όπου αυτά είναι 3D αναπαραστάσεις της δομής, όπως ακριβώς θα κατασκευαστούν.
Θα χρησιμοποιήσει αυτές τις πληροφορίες ως σημείο αναφοράς (το μοντέλο αναφοράς) για να δημιουργήσει το μοντέλο ανάλυσης, που αποτελείται κυρίως από 1D και 2D στοιχεία που συνδέουν τoυς αναλυτικούς κόμβους.
https://www.scia.net/en/software/bim-solutions
Διαβάστε για το BIM Toolbox του SCIA Engineer:
TIPS & TRICKS: IFC IMPORT AND BIM TOOLBOX FOR A FAST CONVERSION TO ANALYTICAL MODEL
Επίσης:
TIPS & TRICKS: IFC IMPORT AND BIM TOOLBOX FOR A FAST CONVERSION TO ANALYTICAL MODEL
Επίσης:
- http://resources.scia.net/en/factsheets/modelling/modeller_bimandworkgrouptoolbox.htm
- http://resources.scia.net/en/articles/modelling/bim_toolbox.htm
Διαβάστε αναλυτικά τους τρόπους εισαγωγής αρχείων στο SCIA Engineer:
Import and Export in SCIA Engineer
Import and Export in SCIA Engineer
| ΙmportExport_enu.pdf |
Αντί της μοντελοποίησης από το μηδέν, τα σημερινά ισχυρά εργαλεία Open BIM καθιστούν δυνατή την επιτάχυνση αυτής της διαδικασίας με την περαιτέρω χρήση των πληροφοριών του μοντέλου αναφοράς.
Μη συνδεδεμένα στοιχεία ευθυγραμμίζονται, τα αντικείμενα αναφοράς μετατρέπονται σε ισοδύναμα αντικείμενα ανάλυσης και οι επακόλουθες αλλαγές στο μοντέλο αναφοράς πολλαπλασιάζονται με έναν ελεγχόμενο τρόπο στο μοντέλο ανάλυσης του μηχανικού.
Ροή εργασίας Open BIM για την ανάλυση των κατασκευαστικών μοντέλων
Επέκταση για το συντονισμό του σχεδιασμού και ανάλυσης

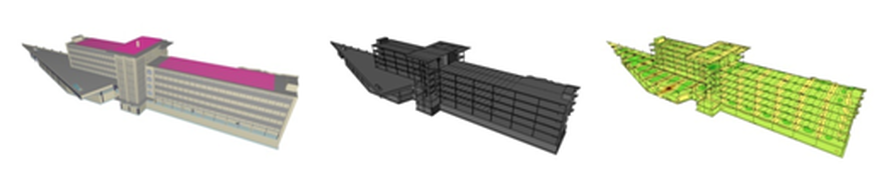

Ροή εργασίας Open BIM για Πολιτικούς Μηχανικούς: Απο το αρχιτεκτονικό μοντέλο σε ένα μοντέλο αναφοράς για να δημιουργήσετε το μοντέλου ανάλυσης.
Open BIM με το SCIA Engineer
Το SCIA Engineer το μόνο λογισμικό ανάλυσης κατασκευών που υποστηρίζει πλήρως την έννοια του Open BIM λόγω των ειδικών εργαλείων BIM για τον Πολιτικό Μηχανικό:
Πιστοποίηση IFC 2x3
Το IFC είναι ο διεθνής, πλήρως σταθερό και μη-ιδιόκτητο πρότυπο για την ανταλλαγή δεδομένων BIM και καθιστά εφικτό το Open BIM. Το SCIA Engineer είναι το μόνο λογισμικό CAE ανάλυσης που είναι IFC 2x3 πιστοποιημένο από το buildingSMART και υποστηρίζει πλήρως την εφαρμογή του συντονισμού View 2.0.
Περισότερες πληροφορίες για την πιστοποίηση IFC 2x3 Certification ΕΔΩ
Κατασκευαστικό και Αναλυτικό μοντέλο
Η τεχνολογία TrueAnalysis του SCIA Engineer κάνει δυνατή τη διαχείριση τόσο του μοντέλου ανάλυσης όσο και του κατασκευαστικού μοντέλου αναφοράς στην ίδια μελέτη και περιβάλλον:
Αναγνώριση μέλους
Έξυπνοι αλγόριθμοι αναγνώρισης σχήματος κάνουν δυνατή την μετατροπή οποιουδήποτε κατασκευαστικού αντικειμένου και απλά και σύνθετα, σε ισοδύναμα αναλυτικά μέλη. Γρήγορη και εύκολη αναγνώριση της γεωμετρίας, τη διατομής και του υλικού.
Το SCIA Engineer μπορεί να αναγνωρίσει τα στερεά και να τα μετατρέψει σε μέλη τα οποία μπορούν να χρησιμοποιηθούν για τον υπολογισμό.
Ευθυγράμμιση
Ενημέρωση μοντέλου
Μη συνδεδεμένα στοιχεία ευθυγραμμίζονται, τα αντικείμενα αναφοράς μετατρέπονται σε ισοδύναμα αντικείμενα ανάλυσης και οι επακόλουθες αλλαγές στο μοντέλο αναφοράς πολλαπλασιάζονται με έναν ελεγχόμενο τρόπο στο μοντέλο ανάλυσης του μηχανικού.

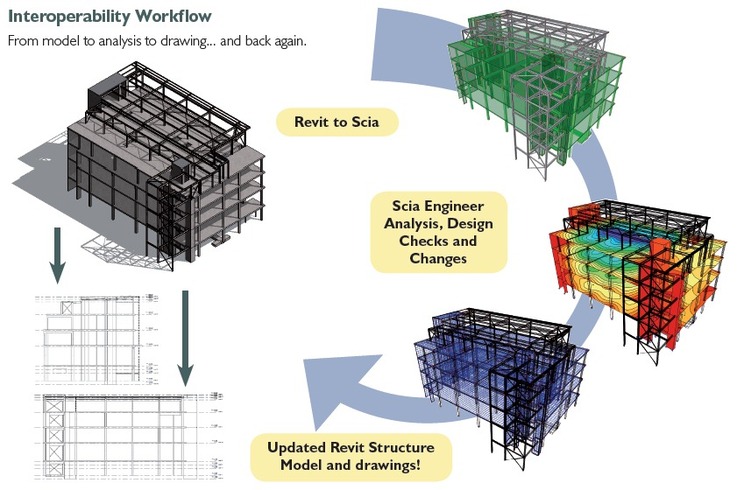

Ροή εργασίας Open BIM για την ανάλυση των κατασκευαστικών μοντέλων
- Εισαγωγή του κατασκευαστικό μοντέλου ως μοντέλο αναφοράς
- Μετατροπή (ένος μέρους) του διαρθρωτικού μοντέλου σε μοντέλο ανάλυσης
- Εκτελέστε την ανάλυση και τον σχεδιασμό και αλλάξετε το σχέδιο αναλόγως
- Εξαγωγή του διαρθρωτικού μοντέλου για να συνεργασία και συντονισμό
Επέκταση για το συντονισμό του σχεδιασμού και ανάλυσης
- Εισαγωγή αλλαγών στο δομικό μοντέλο
- Σύγκριση με το υπάρχον μοντέλο ανάλυσης
- Αποδεχθήτε, απορρίψετε ή αγνοήστε τις αλλαγές
- Εξάγετε αλλαγές στην ανάλυση και στο κατασκευαστικό μοντέλου για συνεργασία και συντονισμό
Ροή εργασίας Open BIM για Πολιτικούς Μηχανικούς: Απο το αρχιτεκτονικό μοντέλο σε ένα μοντέλο αναφοράς για να δημιουργήσετε το μοντέλου ανάλυσης.
Open BIM με το SCIA Engineer
Το SCIA Engineer το μόνο λογισμικό ανάλυσης κατασκευών που υποστηρίζει πλήρως την έννοια του Open BIM λόγω των ειδικών εργαλείων BIM για τον Πολιτικό Μηχανικό:
- Πιστοποιημένη εισαγωγή και εξαγωγή IFC 2x3
- Αληθινή ανάλυση: Κατασκευαστικό και Αναλυτικό μοντέλο στην ίδια μελέτη
- Αναγνώριση μελών για να μετατρέψετε οποιοδήποτε αντικείμενο αναφοράς σε αναλυτικά αντικείμενα
- Ευθυγράμμιση για την δημιουργία ενός καθαρού και συνδεδεμένου μοντέλου ανάλυσης
- Ενημέρωση Μοντέλου για την υποστήριξη της αναθεώρησης και του συντονισμού του κατασκευαστικού και αναλυτικού μοντέλου
Πιστοποίηση IFC 2x3
Το IFC είναι ο διεθνής, πλήρως σταθερό και μη-ιδιόκτητο πρότυπο για την ανταλλαγή δεδομένων BIM και καθιστά εφικτό το Open BIM. Το SCIA Engineer είναι το μόνο λογισμικό CAE ανάλυσης που είναι IFC 2x3 πιστοποιημένο από το buildingSMART και υποστηρίζει πλήρως την εφαρμογή του συντονισμού View 2.0.
Περισότερες πληροφορίες για την πιστοποίηση IFC 2x3 Certification ΕΔΩ
Κατασκευαστικό και Αναλυτικό μοντέλο
Η τεχνολογία TrueAnalysis του SCIA Engineer κάνει δυνατή τη διαχείριση τόσο του μοντέλου ανάλυσης όσο και του κατασκευαστικού μοντέλου αναφοράς στην ίδια μελέτη και περιβάλλον:
- Εισαγάγετε, απεικονίστε και εξετάστε το κατασκευαστικό μοντέλο αναφοράς στο λογισμικό ανάλυσης σας
- Χρησιμοποιήστε το κατασκευαστικό μοντέλο για να δημιουργήσετε του μοντέλου ανάλυσης (σε συνδυασμό με την αναγνώριση μέλους και τη στοίχιση)
- Αντλήστε αυτόματα το κατασκευαστικό μοντέλο από το μοντέλο ανάλυσης
- Μοιραστείτε το κατασκευαστικό μοντέλο με άλλες ειδικότητες
- Δημιουργήστε σχέδια του (General Arrangement drawings) από το κατασκευαστικό μοντέλο απευθείας στο SCIA Engineer
Αναγνώριση μέλους
Έξυπνοι αλγόριθμοι αναγνώρισης σχήματος κάνουν δυνατή την μετατροπή οποιουδήποτε κατασκευαστικού αντικειμένου και απλά και σύνθετα, σε ισοδύναμα αναλυτικά μέλη. Γρήγορη και εύκολη αναγνώριση της γεωμετρίας, τη διατομής και του υλικού.
Το SCIA Engineer μπορεί να αναγνωρίσει τα στερεά και να τα μετατρέψει σε μέλη τα οποία μπορούν να χρησιμοποιηθούν για τον υπολογισμό.
Ευθυγράμμιση
- Δημιουργήστε το μοντέλου ανάλυσης με γρήγορα και εύκολα στη χρήση εργαλεία
- Το μοντέλο ανάλυσης είναι χτισμένο από το Μηχανικό, στο λογισμικό ανάλυσης του, για να διατηρήσει τον έλεγχο πάνω στο μοντέλο ανάλυσης και ευθύνες του σαν μηχανικός
- Μετακινήστε, περικόψετε ή να επεκτείνετε τα μέλη για να έχετε ένα καθαρό, συνδεδεμένο μοντέλο ανάλυσης
- Έλεξετε ή να αλλάξτε το μοντέλου ανάλυσης χωρίς να αλλάξετε το κατασκευαστικό μοντέλο
- Χρησιμοποιήστε τη ζωντανή προεπισκόπηση του αποτελέσματος της ευθυγράμμισης πριν να το αποδεχτείτε
Ενημέρωση μοντέλου
- Η αναθεώρηση και ο συντονισμός είναι ένα σημαντικό μέρος της ανοικτής ροής BIM. Για τη διαχείριση των αλλαγών ως μηχανικός, ένα εργαλείο για να συγκρίνει τα έργα είναι απαραίτητο. Το ''Model Update'' σας δίνει περισσότερη δύναμη και καλύτερη εικόνα πάνω στις αλλαγές που σημειώθηκαν και τη δυνατότητα να τις αποδεχτείτε ή να τις απορρίψετε
- Συγκρίνετε τα μοντέλα για δείτε τι έχει αλλάξει, λόγω της αναθεώρησης με σαφή χρωματική κωδικοποίηση
- Κερδίστε χρόνο με την εφαρμογή των αλλαγών στο τρέχον αναλυτικό μοντέλο αντί της ανακατασκευής
- Διατηρήστε τον έλεγχο πάνω στο αναλυτικό μοντέλο με την αποδοχή μόνο σχετικών αλλαγών, λόγω της αναθεώρησης χωρίς την απώλεια των προηγούμενων εργασιών
- Αποδεχθείτε τις αλλαγές στη μελέτη για να κρατήσετε τον έλεγχο των αναθεωρήσεων σας στο αναλυτικό μοντέλο.
Σύνδεση BIM του SCIA Engineer με το REVIT
Μπορεί το SCIA Engineer να συνδέεται καλύτερα με το Revit από άλλα προγράμματα ακόμη και της ίδιας εταιρείας;
ΝΑΙ! Φυσικά και μπορεί γιατί σεβόμαστε τα προγράμματα που αγοράσατε και θέλουμε να διευκολύνουμε την συνεργασία σας με άλλα γραφεία μηχανικών!
Διαβάστε και στην ιστοσελίδα της SCIA:
- Open BIM with SCIA Engineer & Revit (2014)

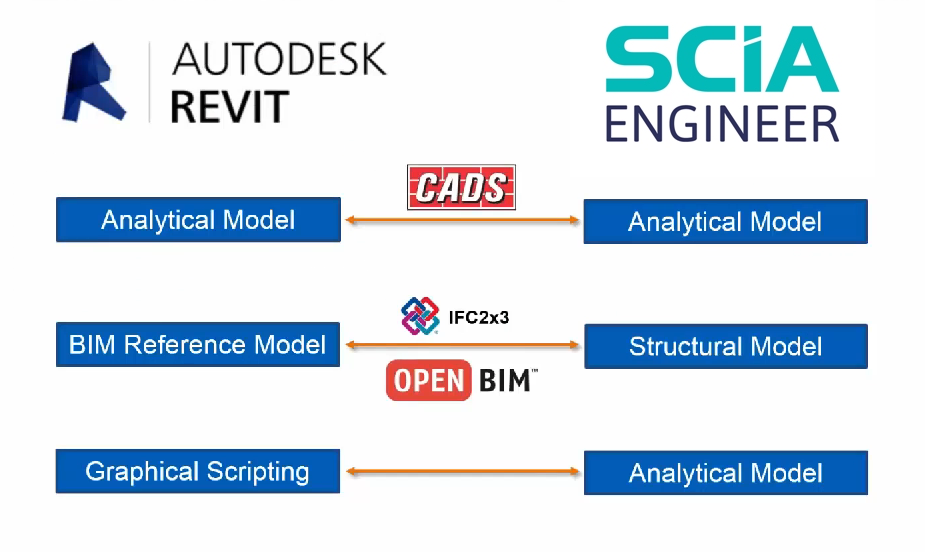

- Linking Structural Analysis and Design and Revit (2016)
- Revit Structure interface (BIM)
Βίντεο

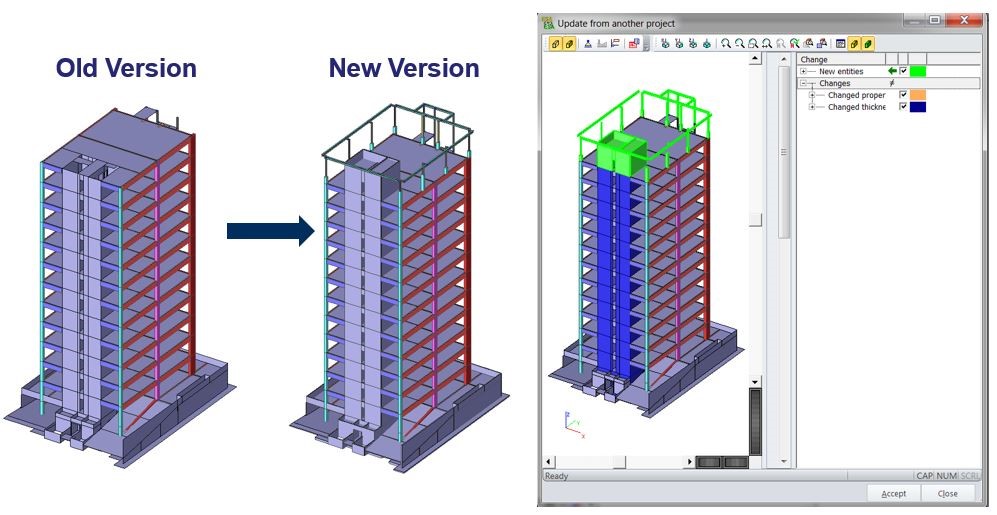

Model Update
Με αυτό τον τρόπο μπορείτε να ελέγξετε τυχόν αλλαγές στο μοντέλο από τα άλλα μελετητικά γραφεία χωρίς επιπλέον κόπο!
Η αναθεώρηση και ο συντονισμός είναι ένα σημαντικό μέρος της ροής εργασίας Open BIM. Για τη διαχείριση των αλλαγών ως μηχανικός, ένα εργαλείο για να συγκρίνετε έργα είναι απαραίτητη. Το Model Update σας δίνει περισσότερη ισχύ και καλύτερη εικόνα επί αλλαγών που συνέβηκαν και τη δυνατότητα να τις αποδεχθείτε ή να τις απορίψετε:
- Συγκρίνετε τα μοντέλα για να δείτε τι έχει αλλάξει, λόγω της αναθεώρησης με σαφή χρωματική κωδικοποίηση
- Κερδίστε χρόνο με την εφαρμογή των αλλαγών στο νέο μοντέλο ανάλυσης αντί της αναδιαμόρφωσης του παλαιού
- Διατηρήστε τον έλεγχο στο μοντέλο ανάλυσης με την αποδοχή μόνο σχετικών τροποποιήσεων, λόγω της αναθεώρησης χωρίς την απώλεια της προγενέστερης εργασίας
CADS Revit Link – Revision Tracking in SCIA Engineer
Δείτε επίσης μερικά παραδείγματα OPEN BIM
Τα παραδείγματα δείχνουν ότι αυτή η ανταλλαγή μέσω του IFC είναι κοινή πρακτική και στην πραγματικότητα κάνει τη ζωή σας πολύ πιο εύκολη.
• Το IFC δεν είναι επιστημονική φαντασία, ούτε πυρηνική φυσική.
• Το IFC είναι μια δοκιμασμένη τεχνολογία και οδηγεί τον τρόπο χρήσης ή / και τα μοντέλα από τους εταίρους του έργου στην καθημερινή σας εργασία.
Συνεχίστε να έχετε τον απόλυτο έλεγχο - χρησιμοποιήστε το λογισμικό που πραγματικά σας αρέσει και που καλύπτει τις ανάγκες σας με τον καλύτερο δυνατό τρόπο.
Τα παραδείγματα δείχνουν ότι αυτή η ανταλλαγή μέσω του IFC είναι κοινή πρακτική και στην πραγματικότητα κάνει τη ζωή σας πολύ πιο εύκολη.
• Το IFC δεν είναι επιστημονική φαντασία, ούτε πυρηνική φυσική.
• Το IFC είναι μια δοκιμασμένη τεχνολογία και οδηγεί τον τρόπο χρήσης ή / και τα μοντέλα από τους εταίρους του έργου στην καθημερινή σας εργασία.
Συνεχίστε να έχετε τον απόλυτο έλεγχο - χρησιμοποιήστε το λογισμικό που πραγματικά σας αρέσει και που καλύπτει τις ανάγκες σας με τον καλύτερο δυνατό τρόπο.

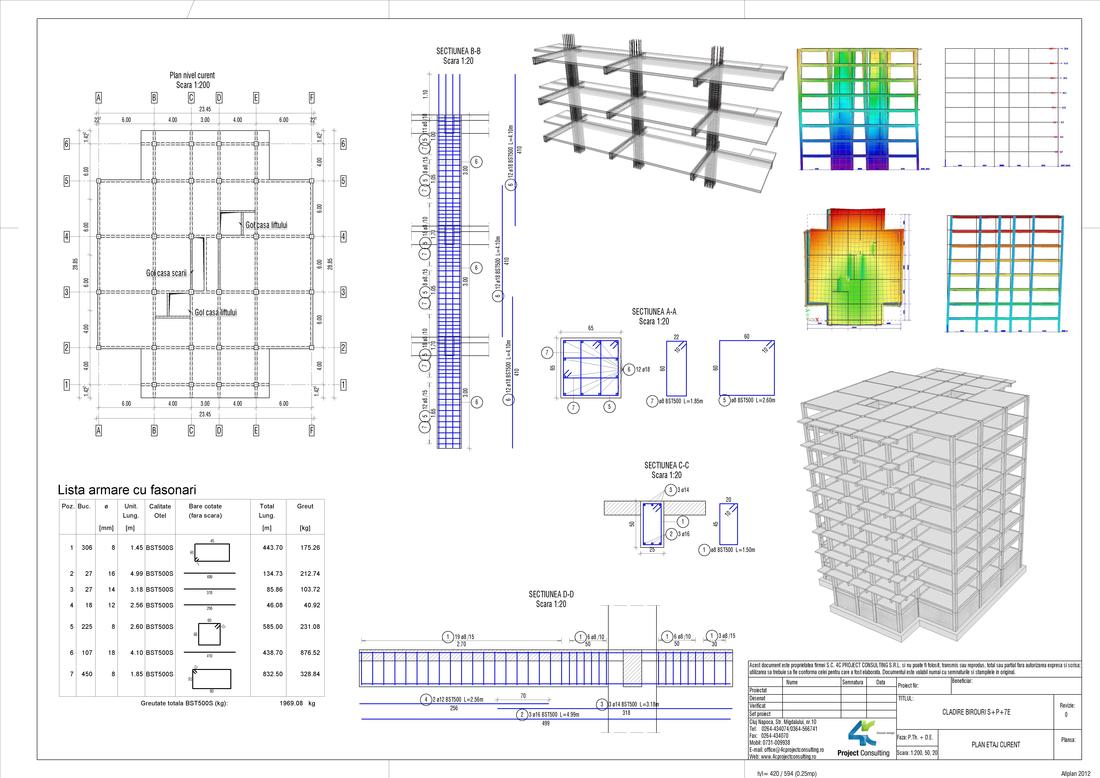

Σύνδεση BIM του SCIA Engineer με το Allplan
|
|

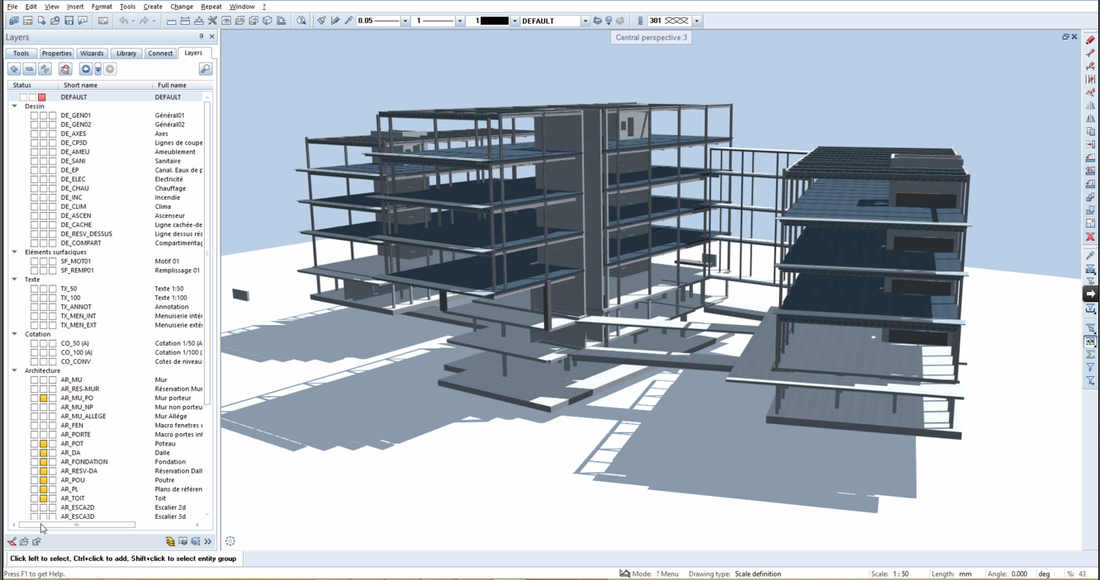

Σύνδεση BIM του SCIA Engineer με το ArchiCAD

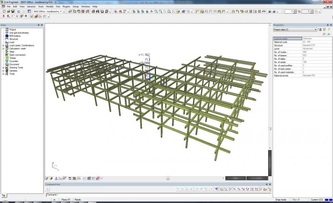

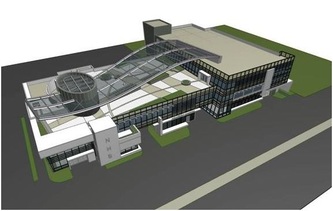

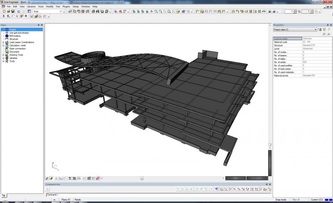

- Παράδειγμα εισαγωγής αρχιτεκτονικών δεδομένων από το ArchiCAD (GRAPHISOFT) για μοντελοποίηση FEM μέσω του SCIA Engineer!
Περισσότερα για το συγκεριμένο έργο:
Σύνδεση BIM του SCIA Engineer με το Vectorworks

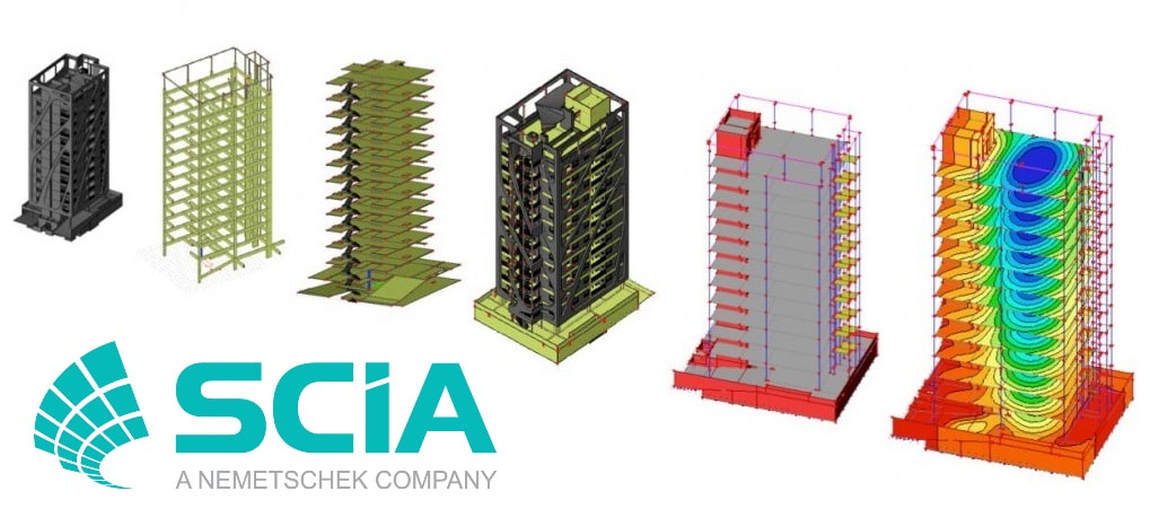

Arboleda Building Structural Analysis με το SCIA Engineer
Ένα πολύ καλό πλήρες παράδειγμα OPEN BIM (Κάτω Εικόνα)
Δείτε πως το έκαναν στα BIM ΒΙΝΤΕΟ
